Перегони за швидшим інтернетом не сповільнюється. Ми перейшли від комутованого доступу (dial-up) до широкосмугового підключення (broadband), і тепер домашні мережі потребують ще більшої пропускної спроможності. В даний час на ринку домінують кабельні модеми та асиметрична цифрова абонентська лінія (ADSL). Безумовно, вони швидше за старі 56K-модеми. Але вони упираються в стелю. Їм складно одночасно обслуговувати майбутнє домашнього розваг, таке як цифрове телебачення та відео на запит.
На сцену виходить DSL надвисокої швидкості передачі даних (Very High Bit-rate DSL), або VDSL.
Галузеві експерти розглядають VDSL як наступний логічний крок для повністю інтегрованого пакету домашнього зв’язку. Деякі провайдери, такі як U.S. West (нині частина компанії Qwest) вже запустили обмежені послуги. Технічні характеристики вражаючі. VDSL забезпечує швидкості до 52 мегабіт на секунду (Мбіт/с). Порівняйте це з лімітом 8–10 Мбіт/с для стандартної ADSL або кабельного інтернету. Стрибок колосальний. Це відчувається як новий перехід від комутованого доступу до широкосмугового підключення. У міру того як VDSL стане більш поширеною, пакетні послуги, швидше за все, стануть дешевшими, ніж оплата окремих ліній.
Щоб зрозуміти, чому це важливо, нам потрібно поглянути на основи роботи DSL на існуючій інфраструктурі.
Як DSL використовує телефонні лінії
Стандартна телефонна установка в США використовує пару мідних дротів, що йдуть у ваш будинок. Ці дроти мають значний запас пропускної спроможності. Голосові дзвінки використовують лише малу частку цієї ємності. DSL використовує простір, що не використовується. Він передає дані, не заважаючи вашим голосовим розмовам.
Стандартне обладнання обмежує частотний діапазон. Людське мовлення зазвичай займає діапазон від 400 до 3400 Гц. Сама мідь може обробляти частоти мільйони герц. Сучасне цифрове обладнання використовує цей додатковий запас. DSL передає дані цифровим шляхом цих високих частотах.
Ця додаткова пропускна здатність дозволяє VDSL змінити спосіб доступу до електронної комерції та медіа. Плавне відео та важкі навантаження даними стають можливими по одній лінії.
Базовий рівень: ADSL
Перш ніж заглиблюватись у конкретні переваги VDSL, корисно зрозуміти технологію, на якій вона будується. ADSL є стандартом уже багато років. Вона поділяє лінію на два канали: один для голосу, інший для даних. Вона асиметрична, тому що швидкість завантаження (download) вища за швидкість віддачі (upload). Це відповідає типовій поведінці користувачів. Ми завантажуємо більше, ніж завантажуємо.
Але ADSL має обмеження. Має значення відстань. Чим далі ви знаходитесь від центрального офісу провайдера, тим нижчою стає ваша швидкість. VDSL вирішує багато з цих проблем з відстанню та швидкістю, але вимагає інших міркувань при проектуванні інфраструктури.
Чому VDSL важлива зараз
Прагнення до VDSL — це не тільки про швидке завантаження. Йдеться про конвергенцію. Ми хочемо одночасно транслювати відео в 4K, грати в онлайн-ігри та спілкуватися по відеозв’язку без буферизації. Поточні технології широкосмугового доступу struggle з таким навантаженням. VDSL забезпечує потрібний розмір каналу.
VDSL надає неймовірну кількість пропускної здатності, зі швидкостями до приблизно 52 мегабіт на секунду (Мбіт/с).
Ця швидкість дозволяє створити повний пакет домашнього зв’язку та розваг. Одна лінія. Один сервіс. Декілька потоків.
Реальність обладнання
VDSL – це не магія. Вона використовує ті ж мідні дроти, що і ваш телефон. Але їй потрібні спеціальні модеми VDSL. Ці пристрої розділяють високочастотні дані та низькочастотні голосові сигнали ефективніше, ніж старі модеми ADSL. Яка ціна? Сигнали VDSL деградують швидше на відстані. Зазвичай вам потрібно знаходитись ближче до центрального офісу або віддаленого вузла, щоб отримати максимальні швидкості.
Ця вимога близькості є ключовою перешкодою масового впровадження. Провайдерам необхідно інвестувати в інфраструктуру оптика до вузла (fiber-to-the-node), щоб зробити VDSL життєздатною для більшості будинків. Це крок до оптики до будинку (FTTH), але при цьому використовується існуюча мідь для останньої милі.
Що далі?
Ми розглянули основи DSL і побачили, чому VDSL позиціонується як наступне велике зрушення. Вона пропонує швидкість, інтеграцію та потенційну економію витрат. Але як вона фактично працює у реальних сценаріях? І які існують конкретні технічні відмінності, які роблять її більшою за кабельні мережі?
Ми досліджуємо ці деталі у наступних розділах. Інфраструктура готова. Попит є. Технологія чекає.
Устаткування, що забезпечує підключення

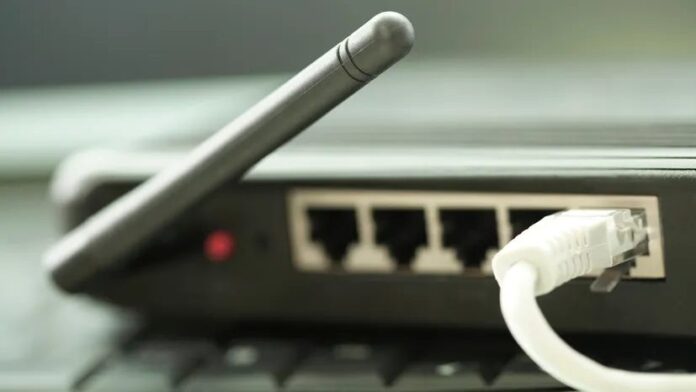

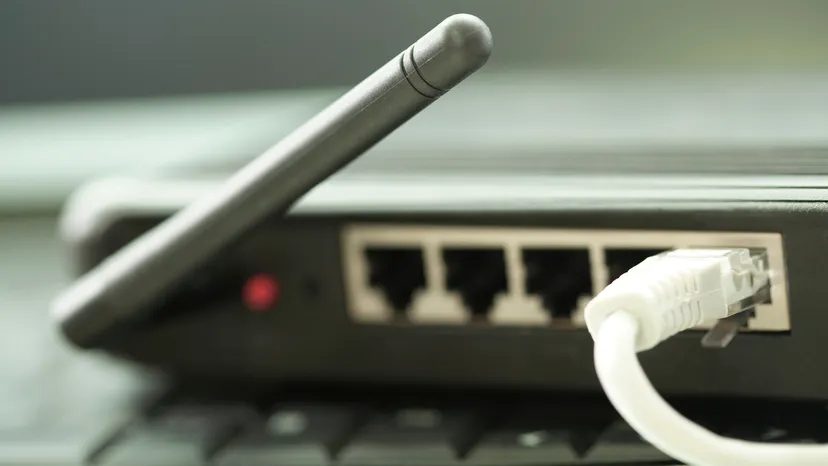

Якщо ви заглянете під свій стіл, то швидше за все побачите коробку розміром з paperback-книгу. Більшість людей називають її DSL-модемом. Інженери вашого інтернет-провайдера називають його ATU-R або ADSL Transceiver Unit – Remote (Абонентський трансівер ADSL). Це один і той же пристрій. Цей прилад виступає в ролі моста: він приймає цифрові дані з вашого ноутбука або маршрутизатора і перетворює їх на сигнали, здатні передаватися мідною телефонною лінією.
На іншому кінці цього довгого звивистого дроту знаходиться інша частина головоломки: DSL-мультиплексор доступу (DSLAM). Уявіть DSLAM як масштабний координатор руху. Він розташований у центральному офісі телефонної компанії, приймає з’єднання від сотень будинків та агрегує їх у єдиний високопропускний волоконно-оптичний магістральний канал, що веде до глобальної мережі Інтернет. Це гнучке обладнання: воно виконує маршрутизацію, призначає динамічні IP-адреси та одночасно обробляє кілька стандартів DSL.
Для домашніх користувачів ATU-R зазвичай є окремим блоком. Ви підключаєте його через інтерфейс Ethernet або, що в наші дні зустрічається рідше через USB. Обладнання бізнес-класу влаштоване інакше. Такі пристрої часто об’єднують в одному корпусі функції маршрутизатора та комутатора, виконуючи складніші завдання мережного рівня. Однак основне завдання залишається незмінним: передача даних між вашою мережею та DSLAM.
Чому відстань вбиває швидкість
DSL – це не магія. Це фізика. А у фізиці відстань є ворогом.
У міру просування сигналу мідним дротом він деградує. З’являється шум. Високочастотні компоненти даних згасають. Чим довша лінія, тим повільнішим і менш стабільним стає підключення. Теоретична межа ADSL складає 18 000 футів (близько 5,46 кілометра) між модемом та DSLAM.
Однак ця цифра є оптимістичною. Більшість провайдерів встановлюють більш коротке та суворе обмеження для гарантування якості обслуговування. Якщо ви знаходитесь на верхній межі цього діапазону, ви побачите швидкості, значно нижчі від тих, що обіцяні в маркетингових матеріалах. Якщо ж ви знаходитесь близько до центрального офісу, ви отримаєте повну швидкість і потенційно навіть більше, оскільки оновлення технологій дозволяють вищим частотам поширюватися далі без деградації.
«DSL — це технологія, чутлива до відстані: зі збільшенням довжини з’єднання якість сигналу і швидкість підключення знижуються».
Проблема навантажувальних котушок
Тут починається найцікавіше. Якщо голосові дзвінки можуть передаватися на милі без втрати чіткості, чому це неможливо для DSL?
Відповідь криється в навантажувальних котушках.
Телефонні компанії встановлювали ці невеликі електромагнітні котушки всередині петлі між вашим будинком та центральним офісом для посилення голосових частот. Вони діють як підсилювач для низькочастотного аудіо. Вони чудово підходять для розмов. Але жахливі передачі даних.
DSL використовує набагато вищі частоти передачі даних. Навантажувальні котушки блокують або спотворюють ці високочастотні сигнали. Якщо на вашій ділянці лінії між будинком та вузлом зв’язку встановлена навантажувальна котушка, DSL просто не працюватиме. Цілісність сигналу порушується ще до початку передачі.
Інші критичні перешкоди
Навіть якщо у вас немає котушок навантаження, інші фактори можуть повністю позбавити вас можливості використовувати послугу ADSL. Йдеться не лише про відстань. Важлива фізична траса дроту.
- Мостикові відгалуження (Bridge taps) : Це відгалуження від основної лінії, які обслуговують інших клієнтів. Вони створюють невідповідність імпедансу. Сигнал відбивається, викликаючи інтерференцію. Якщо на лінії є місткове відгалуження, продуктивність DSL постраждає або повністю припиниться.
- Дільниці волоконно-оптичної лінії : Сигнали ADSL є аналоговими. Вони можуть проходити через точки конверсії, де мідна лінія замінюється волоконно-оптичним кабелем. Якщо будь-яка частина вашого ланцюга проходить через оптоволокно, сигнал загасає. Вам потрібна безперервна мідна траса від розетки у стіні до центрального офісу.
- Прихований шлях : Не покладайтеся на карту і не судіть про відстань візуально. Провід не йде прямою. Він прокладений у каналах, слідує вздовж бордюрів вулиць і проходить по звивистих маршрутах, що додають сотні футів зайвої довжини. Телефонні компанії рідко публікують точне розташування своїх центральних офісів. Вам потрібно довіряти діагностичним інструментам, щоб дізнатися про фактичну довжину вашої лінії.
Виняток у вигляді оптоволокна
Волоконно-оптичні кабелі є одним із головних факторів, що руйнують ADSL. Вони вбивають сигнал.
Але саме вони є причиною наступного етапу розвитку широкосмугового доступу. У той час як мідь несумісна з оптоволокном, VDSL (Very-high-bit-rate Digital Subscriber Line — цифрова абонентська лінія з дуже високою швидкістю передачі) спроектована для роботи з мережами на базі оптоволокна в певних архітектурах. Вона використовує короткі мідні ділянки у поєднанні з топологією «оптика до вузла» (FTTN), щоб забезпечити значно вищі швидкості, ніж будь-коли міг запропонувати ADSL.
Швидкість VDSL
Обмеження міді очевидні. Деградація сигналу має фізичний характер. Рішення потребують зміни інфраструктури. VDSL не просто намагається передати більше біт по тій самій несправній лінії. Вона повністю змінює правила гри, скорочуючи мідний сегмент та покладаючи основне навантаження на оптоволокно. Результат – це не просто більш висока швидкість. Це інший тип підключення. У міру того, як розгортання оптоволокна продовжує замінювати мідні петлі, важливість ADSL йде в історію. Питання не в тому, чи можна отримати більшу швидкість на DSL. Питання в тому, чи не застрягли на ній взагалі.
VDSL працює за тією ж мідною інфраструктурою, що і його попередник ADSL, але дозволяє подолати межі можливостей цього застарілого металу. Різниця у швидкості очевидна. Якщо ADSL обмежений повільною швидкістю 8 Мбіт/с прийом і лише 800 Кбіт/с передачу, то VDSL забезпечує швидкість до 52 Мбіт/с прийом і 16 Мбіт/с передачу. Це не просто оновлення; це стрибкоподібне зростання продуктивності.
Проте є нюанс. Мідь деградує з відстанню, і VDSL особливо чутливий до цього. Щоб підтримувати такі високі швидкості, з’єднання має знаходитись на відстані не більше приблизно 4000 футів (1200 метрів) від джерела. Для багатьох жителів передмість, що живуть в милі від локального вузла, VDSL самостійно не може забезпечити зв’язок до кінця лінії.
Рішення «оптоволокно до вузла»
Телекомунікаційні компанії вирішили проблему відстані, провівши оптоволоконний кабель ближче до вашої оселі, залишивши лише останні «останню милю» мідної лінії для з’єднання з вашим житлом. Цей підхід зазвичай реалізується у двох варіантах: Fiber to the Curb (FTTC, оптоволокно до тротуару) або Fiber to the Neighborhood (FTTN, оптоволокно до району).
У конфігурації FTTC оптоволокно прокладається до самого кута вулиці, замінюючи мідь до точки, де лінія розгалужується на окремі будинки. FTTN є менш радикальним рішенням: оптоволокно прокладається лише до центральної розподільної скриньки для всього району. В обох випадках мета одна: мінімізувати довжину мідної ділянки, щоб максимізувати пропускну здатність.
Як шлюз VDSL долає розрив
Магія відбувається завдяки апаратному забезпеченню під назвою шлюз VDSL, встановленому у розподільчій скриньці району. Вам також знадобиться VDSL-трансівер у вашому домі.
Така конфігурація вирішує фундаментальну проблему. Стандартне обладнання ADSL неспроможна безпосередньо взаємодіяти з оптоволоконними лініями, оскільки використовують різні методи сигналізації. Шлюз VDSL діє як перекладач. Він приймає високошвидкісні дані від трансівера у вашому будинку, перетворює цей електричний сигнал на світлові імпульси і направляє їх по оптоволоконному кабелю в центральний офіс.
При запиті даних процес відбувається у зворотному напрямку. Шлюз приймає світлові сигнали від оптоволокна, перетворює їх назад у електричні дані та відправляє їх на трансівер у вашому будинку. Цей цикл перетворення відбувається мільйони разів на секунду, зберігаючи цілісність високошвидкісного з’єднання, незважаючи на гібридну природу мережі.
Місце DSL у спектрі технологій
VDSL і ADSL — це лише дві точки у значно ширшому спектрі технологій DSL. У міру розвитку технологій відмінності між цими стандартами стають все менш пов’язаними з чистою швидкістю і все більше залежать від балансу між відстанню, вартістю інфраструктури та потребами користувачів.
Порівняння типів DSL
Розуміння компромісів між цими варіаціями допомагає пояснити, чому одні провайдери просувають оптоволокно, інші дотримуються модернізації мідних ліній. Нижче наведена таблиця розкриває конкретні можливості кожного варіанта DSL, показуючи, де саме VDSL займає своє місце в ієрархії широкосмугових технологій.
Термін xDSL постійно зустрічається у розмовах фахівців з технологій, коли йдеться про інфраструктуру цифрових абонентських ліній (DSL). Літера “x” є заповнювачем, підстановним знаком для конкретного варіанту. Це не одна технологія, а ціла родина. Розгалужене сімейство протоколів, що еволюціонує, об’єднаних одним загальним принципом: передача даних по існуючих мідних телефонних лініях.
Розуміння того, з яким варіантом ви маєте справу, має значення. Швидкості різняться. Обмеження щодо дальності різняться. Вимоги до обладнання різняться. Якщо ви вибираєте провайдера або налаштовуєте корпоративне обладнання, знання різниці між асиметричним та симетричним режимами – це не просто trivia (факт заради факту). Це різниця між плавним потоковим відтворенням та кошмаром з постійними буферизаціями.
Асиметрична DSL (ADSL)
Це стандарт для домашніх користувачів. Звідси і назва “асиметрична”. Швидкість завантаження (download) значно перевищує швидкість віддачі (upload). Чому? Тому що типовий домашній користувач споживає більше даних, аніж створює. Ви дивитеся Netflix. Ви завантажуєте веб-сторінки. Ви завантажуєте файли. Ви рідко надсилаєте на сервер масивні набори даних.
ADSL оптимізовано під таку поведінку. Вона виділяє більше смуги пропускання для спрямування вниз (downstream). Результат — швидкий перегляд веб-сторінок та потокове відтворення. Віддача даних відходить другого план. Зазвичай вона обмежена часткою від швидкості завантаження. Для більшості людей такий компроміс працює ідеально.
DSL з високою швидкістю передачі даних (HDSL)
HDSL використовує інший підхід. Вона забезпечує швидкості передачі, які можна порівняти з лінією T1. Це приблизно 1,5 Мбіт/с. Але вона потребує симетрії. Швидкість віддачі дорівнює швидкості завантаження.
Є нюанс. HDSL потребує двох окремих фізичних ліній. Вони відрізняються від стандартного голосового каналу. Це робить її дорогою. І громіздкою. У будинках її майже не зустрінеш. Вона призначена для магістралей офісів або виділених бізнес-каналів, де постійна двонаправлена пропускна спроможність є обов’язковою умовою.
ISDN DSL (ISDL)
ISDL – це нішеве рішення. Він орієнтований на користувачів застарілого обладнання Integrated Services Digital Network (ISDN). Якщо ви все ще використовуєте старе обладнання ISDN, ISDL дозволяє зберегти його. Вам не потрібні нові модеми.
Але приріст швидкості незначний. ISDN працює на швидкості 128 Кбіт/с. ISDL працює на фіксованій швидкості 144 Кбіт/с. Поліпшення становить близько 16 Кбіт/с. Чи вартує оновлення? Для більшості – ні. Приріст продуктивності дуже малий в порівнянні з вартістю зміни інфраструктури.
Мультирежимна симетрична DSL (MSDSL)
MSDSL ламає жорсткі рамки фіксованих швидкостей. Вона забезпечує симетричну передачу, але швидкість фіксована. Вона регульована. Провайдер встановлює конкретний тарифний рівень, залежно від плану обслуговування клієнта.
Потрібна симетрична швидкість 1 Мбіт/с? Добре. Хочете 2 Мбіт/с? Платіть більше. Це забезпечує гнучкість. Воно дозволяє провайдерам диференціювати послуги, не будуючи абсолютно нових фізичних мереж для кожного діапазону швидкостей.
DSL з адаптацією швидкості (RADSL)
RADSL – це інтелектуальний розвиток ADSL. Вона не просто передбачає фіксовану швидкість. Вона вимірює лінію. Вона перевіряє довжину. Вона оцінює якість.
Якщо лінія зашумлена або дуже довга, модем знижує швидкість, щоб зберегти стабільність. Якщо лінія ідеальна, він прагне вищих швидкостей. Це динамічний процес. Він адаптується до апаратних реалій домашньої проводки. Саме тому одні користувачі ADSL отримують 8 Мбіт/с, а інші — 1 Мбіт/с за одним тарифом. Вирішує лінія.
Симетрична DSL (SDSL)
SDSL повторює симетричну природу HDSL. Швидкість віддачі дорівнює швидкості завантаження. Але вона ефективніша у використанні інфраструктури. Вона використовує одну лінію. Для HDSL були потрібні дві.
Проте вона потребує окремої лінії від стандартної голосової телефонної служби. Ви не можете використовувати інтернет-з’єднання для здійснення
Гонка за визначення майбутнього високошвидкісного DSL була хаотичною. З одного боку, альянс VDSL Alliance – коаліція, що включала Alcatel і Texas Instruments, – просувала дискретну багаточастотну модуляцію (DMT) як систему несучої. З іншого боку, коаліція VDSL Coalition на чолі з Lucent та Broadcom відстоювала комбінацію квадратурної амплітудної модуляції (QAM) та безпереносної амплітудно-фазової модуляції (CAP).
Перемогла DMT.
Сьогодні більшість обладнання ADSL спирається на цю технологію. Чому інженери обрали саме її? Справа в тому, як DMT справляється з фізичною реальністю мідних ліній.
Механіка дискретної багаточастотної модуляції
Уявіть, що ваша єдина мідна телефонна лінія – це не одна труба, а шосе із 247 окремими смугами. Саме це по суті робить DMT.
Вона поділяє сигнал на 247 окремих каналів. Кожен канал має ширину 4 кілогерці (кГц). Якщо вам потрібна груба ментальна модель, уявіть, що телефонна компанія бере лінію і одночасно підключає до неї 247 окремих модемів. Ви отримуєте не одне з’єднання. Ви отримуєте 247.
Це не просто теорія. Система активна.
Динамічне розподілення каналів
Не всі мідні лінії однакові. Шум, перешкоди та відстань по-різному впливають на сигнали на різних частотах. DMT враховує це, постійно контролюючи кожен із 247 каналів.
Якщо якість каналу падає нижче за допустимий поріг, система не просто здається. Вона переміщує дані більш чистий канал. Це постійний пошук найкращого шляху як передачі, так прийому.
Деякі з нижніх каналів, починаючи з 8 кГц, виконують подвійну функцію. Вони обробляють двонаправлений трафік — тобто передають дані від користувача (вгору), так і від провайдера (вниз). Сортування цієї інформації за постійного моніторингу всіх 247 каналів робить реалізацію DMT більш складною порівняно з технологіями конкурентів.
Але ця складність забезпечує гнучкість. Вона дозволяє з’єднанню адаптуватися до ліній різної якості, з чим жорсткі технології несучих справлялися.
Чому це важливо для вас
Вам не потрібно знати різницю між QAM та CAP для використання інтернету. Але варто знати, що саме DMT стала стандартом.
Оскільки DMT краще справлялася із зашумленою та застарілою інфраструктурою, ніж QAM або CAP, вона впроваджувалась швидше. Це означало, що більше людей отримали високошвидкісний доступ раніше. Компромісом стала складність обладнання. Модеми мали працювати інтенсивніше, щоб керувати перемиканням каналів. Але для середнього користувача результатом стало стабільніше з’єднання на лініях, які інакше могли б бути непридатними для високошвидкісної передачі даних.
Часті питання
ADSL краще, ніж VDSL?
Ні. VDSL перевершує ADSL, оскільки підтримує значно вищі швидкості передачі. ADSL був раннім кроком; VDSL став фінішною характеристикою технології DSL до того, як домінування перейшло до оптоволокна.
